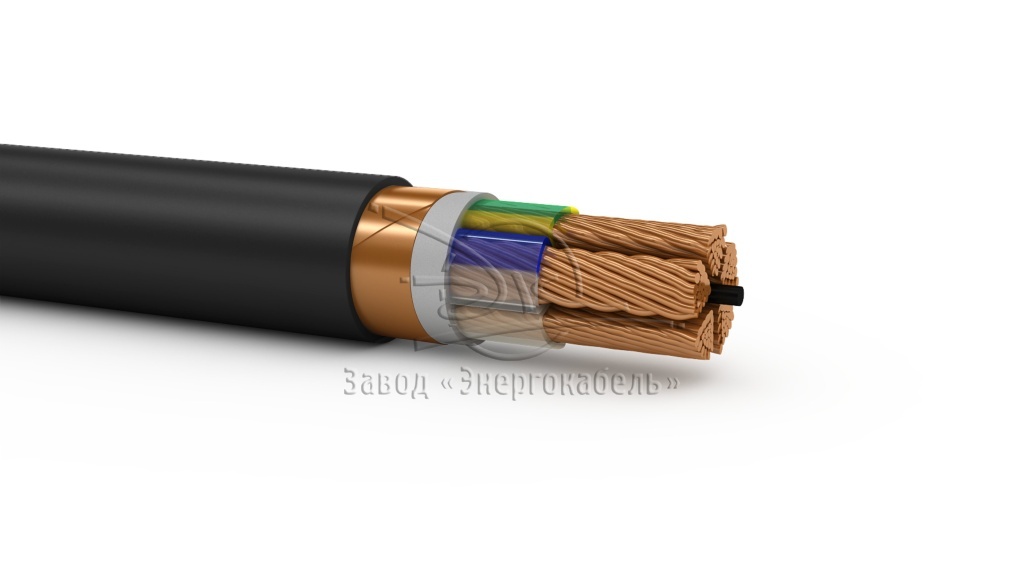

Кабель ПвВГЭнг(А)-LS

Область применения кабеля ПвВГЭнг(А)-LS

Кабели предназначены для передачи и распределения электри­ческой энергии в стационарных установках на номинальное переменное напряжение 0.66 кВ и 1 кВ частотой 50 Гц.

Кабели применяются при групповой прокладке, не распространяют горение по категории А. Кабели предназначены для эксплуатации в кабельных сооружениях и помещениях.

При изготовлении кабелей допускается применять водоблокирующие материалы, позволяющие кабелям быть стойкими к продольному проникновению влаги и эксплуатацию в условиях повышенной влажности. В этом случае в обозначение кабеля вводится буква «г» (напри­мер, ПвВГЭгнг(А)-LS).

Класс пожарной опасности кабелей по ГОСТ 31565-2012 П1б.8.2.2.2.

Расшифровка кабеля ПвВГЭнг(А)-LS

Пв - изоляция жил из сшитого полиэтилена.

В - оболочка из поливинилхлоридного пластиката.

Г - отсутствие защитных покровов.

Э - экран из медных лент или из медных проволок и спирально наложенной медной ленты.

нг(А) – не распространяющие горение при групповой прокладке по категории А.

LS – с пониженным дымо и газовыделением.

Технические характеристики кабеля ПвВГЭнг(А)-LS

Токопроводящая жила

Медная, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.

Изоляция

Сшитый полиэтилен (маркировка жилы цвето­вая).

Скрутка

Изолированные жилы 2-х, 3-х, 4-х , 5-ти и 6-ти жильных кабелей скручены в сердечник.

Кабели с буквой «г» скручиваются с водобло­кирующими элементами.

Внутренняя оболочка

ПВХ пластикат пониженной пожарной опасности.

Экран

Выполнен в виде обмотки из медных лент или из медных проволок и спирально наложенной мед­ной ленты.

Разделительный слой

Из стеклоленты. Для кабелей с буквой «г» из водоблокирующих лент.

Наружная оболочка или защитный шланг

ПВХ пластикат пониженной пожарной опасности
